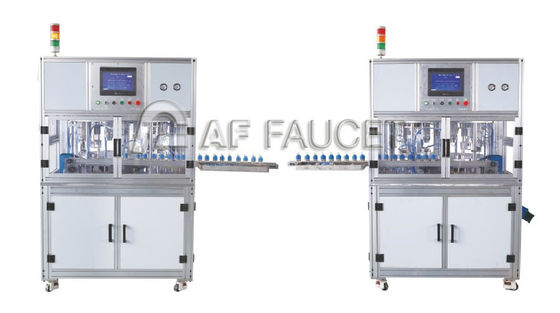

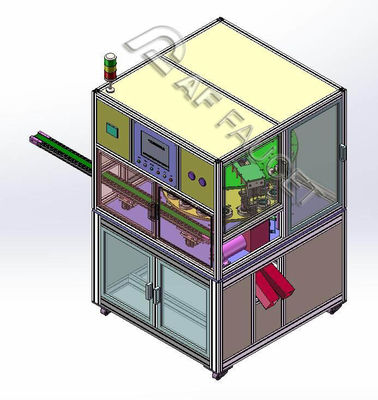

RTAF-CA006-HFI- উচ্চ এবং সমতল ফুট ভালভ কোর জন্য সম্পূর্ণ স্বয়ংক্রিয় পরিদর্শন মেশিন

এই পরীক্ষার মেশিনটি কেবল সিরামিক কার্টিজের বায়ু ফাঁস এবং টর্ক সনাক্তকরণের জন্য ডিজাইন করা হয়েছে।

• বায়ু tightness সনাক্তকরণ (বায়ু ফুটো পরীক্ষা): ভালভ ইনপুট পোর্ট মধ্যে গ্যাস প্রবেশ করান। According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• কার্টিজ এর টর্ক সনাক্তকরণঃ পণ্যটি যোগ্য কিনা তা সনাক্ত করার জন্য সেন্সর এবং ভালভ কোর এর ঘোরানো টর্ক সহ সার্ভো সিস্টেমের সাথে।

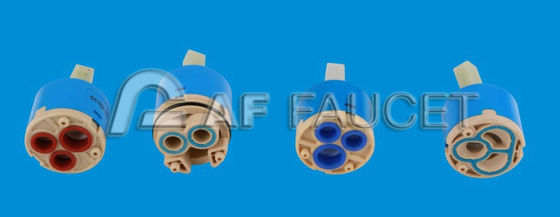

1প্রয়োগঃ 25/35/40 মিমি সিরামিক কার্টিজ এর গুণমান পরিদর্শন (উচ্চ পা এবং সমতল পা মডেল ): ফুটো, টর্ক, ইত্যাদি

2. স্থিতিশীল চলমান, 20 ঘন্টা পর্যন্ত নিরবচ্ছিন্ন কাজ করে।

3. পরীক্ষার চক্র সময়ঃ 8 সেকেন্ড, গ্রাহকের পরীক্ষার মান উপর নির্ভর করে. উৎপাদনশীলতাঃ 3000 ~ 3400 সেট / 8 ঘন্টা

4. workpieces ম্যানিপুলেটর দ্বারা লাইন ধরা হয় এবং গ্রাহকের অনুরোধ অনুযায়ী সনাক্ত সময় কাস্টমাইজ করা হয়।

5এই পরীক্ষার মেশিনটি পরিবেশ বান্ধব, সবুজ প্রযুক্তি।

মূল মডিউল

1. লোডিং সিস্টেমঃ এই খাওয়ানোর সিস্টেম একটি মোটর, কনভেয়র বেল্ট, বিভাজন প্রক্রিয়া, বিভাজক ডিভাইস, ইত্যাদি রয়েছে।তারপর ম্যানিপুলেটর ওয়ার্কিং স্টেশনে পরিবহন, ম্যানিপুলেটর কার্টিজগুলিকে সনাক্তকরণ এলাকায় নিয়ে যায় এবং লোডিংয়ের কাজ শেষ করে।

2সনাক্তকরণ ব্যবস্থাঃ ফুটো উপকরণ, বিশ্লেষক, তথ্য সংগ্রহের উপকরণ, শক্তি সেন্সর, সার্ভো সিস্টেম, ট্রান্সমিটার, ডেটা সংগ্রহকারী, ডেটা প্রদর্শন ইত্যাদি।ফুটো পরিমাপ যন্ত্র এবং শক্তি সেন্সর বিশ্লেষকের মাধ্যমে ট্রান্সমিটারে সনাক্ত করা ভেরিয়েবলগুলি প্রেরণ করে, তথ্য সংগ্রহকারী ইত্যাদি, ট্রান্সমিটার দ্বারা প্রাপ্ত তথ্য এবং তারপর সনাক্তকরণ প্রক্রিয়া সম্পন্ন করার জন্য পিএলসি কেন্দ্রীয় প্রসেসর দ্বারা চিহ্নিত।

3ট্রান্সফার সিস্টেমঃ এই সিস্টেমটি একটি মোটর, ডিভাইডার, নিয়ামক, ফিক্সচার, ফটো ইলেকট্রিক পজিশনিং এবং অন্যান্য যান্ত্রিক অংশ নিয়ে গঠিত।

উত্তরঃ মেশিনটি কাজ শুরু করে, ফিডিং ম্যানিপুলেটর কার্টিজগুলিকে ধরবে এবং সেগুলিকে বিভক্ত লোডিং স্টেশনে স্থাপন করবে।

বিঃ সমস্ত ৭টি সনাক্তকরণ স্টেশনের পরীক্ষা সম্পন্ন করার পরঃ ফুটো এবং টর্ক পরিদর্শনলোডিং ম্যানিপুলেটর পণ্যটি ধরে রাখে এবং এটি একটি যোগ্য বা অযোগ্য অঞ্চলে রাখে এবং পরিবহন লাইনের মাধ্যমে পরবর্তী কাজের পদ্ধতিতে প্রেরণ করা হয়. "

4অপারেশন ও কন্ট্রোল সিস্টেমঃ পিএলসি + টাচ স্ক্রিন সমস্ত সনাক্ত তথ্য নিয়ন্ত্রণ করতে।

কাজের পরিবেশ

কাজের পরিবেশের তাপমাত্রাঃ 0 ≤ 45 °C;

আর্দ্রতাঃ 20 ≤ 90% RH;

পাওয়ার সাপ্লাইঃ এক-ফেজ 220VAC, 50Hz, 1.5KVA

কম্প্রেসড এয়ারঃ ৪ কেজিএফ/সিএম, tolerances: ±10%

ইনস্টলেশন এলাকাঃ 2000mmX1300mmX1900mm

কোন শক্তিশালী চৌম্বকীয় জোন, কর্মশালায় কোন ক্ষতিকারক গ্যাস

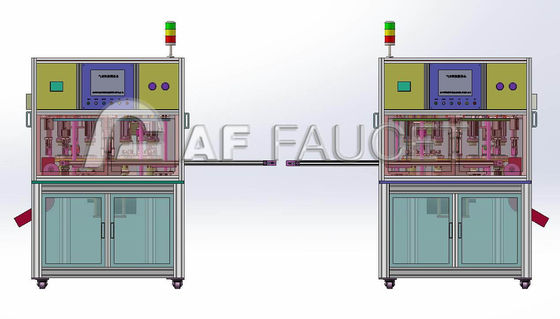

1. ভ্যালভ কোর মান পরিদর্শন স্বয়ংক্রিয় লাইন (বায়ু ফুটো, tightness ইত্যাদি পরীক্ষা)


2. প্রধান অপারেটিং এবং কন্ট্রোল সিস্টেমঃ

   পুরো উৎপাদন লাইনের কাজের পদ্ধতি পর্যবেক্ষণ করাঃ প্রতিটি কাজের স্টেশনের জন্য উৎপাদন সঞ্চালন;

   উৎপাদন মানের গ্রাফ;

   ভুল অপারেশনের জন্য এলার্ম, এবং প্রতিটি মডিউল এবং উপাদান জন্য সমস্যা শুটিং. ইত্যাদি.



আমরা গ্রাহকের পণ্য, উত্পাদন থ্রুপুট এবং কর্মশালার বিন্যাস পরিকল্পনা অনুযায়ী কাস্টমাইজড লাইন সরবরাহ করি, বিনামূল্যে পরামর্শের জন্য আমাদের সাথে যোগাযোগ করুন। টার্নকি পরিষেবা উপলব্ধ।
